시스코 명령어들2

1)인터페이스 활성화



전역설정모드에서)

int fa 0/1 ->int는 interface의 약자. fa는 Fast Ethernet의 약자. 현재 연결된 케이블을 적어준다.(인터페이스 선택)



+)전역설정 모드로 들어가려면 CLI창에서 enable 엔터 conf t 엔터 coding-study-coling.tistory.com/7 참고!



no shutdown ->인터페이스를 활성화. 불이 red->green으로 변하게 된다.(shutdown만 쓰면 인터페이스 비활성화이다.)



2)케이블 선택

Copper Straight-Through케이블은 direct 케이블이라고 하며 서로 다른 계층 장비를 연결시에 사용한다.

ex)PC 터미널과 라우터



Copper cross 케이블은 Crossover케이블이라고도 하며, 서로 같은계층의 장비를 연결시에 사용한다.



3)통신연결확인

1. Ping test : ping (ip주소)

!는 성공 . 은 실패를 의미

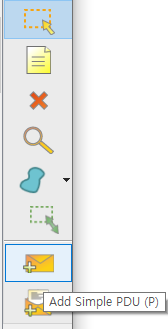

2. PDU simple test :출발장치,목적장치 설정후 ICMP 패킷 전달



클릭후 출발장치 목적장치를 선택

전송 상태를 눈으로 확인가능

(Simulation의 auto capture/play 사용하기)



4)Gigabit Ethernet 설정하기



전역설정모드에서)

interface Gigabit 0/0 ->인터페이스 선택

ip address 203.230.7.1  255.255.255.0->주소 설정

                 (ip 주소)         (서브넷)

no shutdown ->전원 켜기



5)스위치 텔넷 설정하기



스위칭은 ip주소와 상관없이 가능하다.



그러나 스위치에 원격으로 접속하기 위해선 ip가 필요한데 이때 가상랜(VLAN)을 이용할 수 있다.



스위치 ip주소 할당

전역설정모드에서)

int vlan 1->vlan 접속.스위치는 1번을 사용한다.(int 는 interface의 약자)

ip add 203.230.7.2   255.255.255.0 ->VLAN설정

             (ip주소)       (서브넷)

no shutdown->활성화 (전원켜기)



전역설정모드에서)

ip default gate-way    203.230.7.1    ->디폴트 게이트웨이 설정, 스위치는 default gateway설정 필요!

                           (라우터 설정ip)

exit ->나가기



*텔넷을 설정하면 외부에서 스위치로 접속가능해진다.



---

라우터, 스위치 인터페이스 상태와 ip주소 할당 현황보기

관리자모드에서)

show ip interface brief (줄여서 show ip int br)



physical 물리계층과 DataLink 데이터링크계층이 나오는데 둘다 up이면 정상이다.

*단 물리계층이 1계층이고 데이터링크계층이 2계층이므로 물리계층이 down이면 데이터링크계층은 무조건 down이 나온다.



---

스위치 ip주소할당

전역설정모드에서)

Line vty 0 4 ->0~4까지 외부에서 텔넷으로 5대 접속허용.

password cisco ->텔넷 비밀번호를 cisco로 설정

login ->비밀번호 활성화

exit ->나가기



*패스워드 암호화: service password-encryption (평문->암호화)

---

텔넷 비밀번호 삭제



전역설정모드에서)

Line vty 0 4 ->0~4까지 외부에서 텔넷으로 5대 접속허용.(텔넷 접속)

no password-> password삭제



텔넷 비밀번호 삭제시 텔넷 설정으로 들어가서해야하므로 Line vty 0 4 이후에 삭제 명령을 내려야한다.



6) ip host 설정하기

ip 주소를 사용자정의 문자로 설정하는 작업이다.



전역설정모드에서)

interface FastEthernet 0/0 ->인터페이스모드 들어가기

ip host PC 203.230.7.3 ->사용자 등록 문구(PC)를 ip 주소(203.230.7.3)대신 사용하겠다는 뜻이다.



do ping PC ->do ping 203.230.7.3과 같은 의미이다.



※관리자 모드에서 입력하는 명령어들을 전역 설정모드에서 입력시에 앞에 do를 붙여주면된다.

ex) do ping, do show run 등등
